Vorteile – Anwendungsbeispiele
Filtersystem unterhalb eines Verkehrsweges
Eine Trenn- und Filterschicht zwischen einer gut verdichteten Tragschicht und dem Untergrund verhindert das Einsinken des Materials der Tragschicht in den Untergrund und das Hochpumpen von Feinstteilchen aus dem Untergrund in die Tragschicht. Beides würde die Tragfähigkeit der Tragschicht vermindern. Sie ist unerlässlich, um sicherzustellen, dass die Tragschicht ihre Tragfähigkeit behält. Verglichen wird ein Kiesfilter (Fall 1A) mit einem Geotextil als Trenn- und Filterlage (Fall 1B).
%
Kosteneinsparung
%
Reduzierte Umweltbelastungen allg.
%
Reduktion Energieaufwand
%
Weniger Treibhausgas-Emissionen

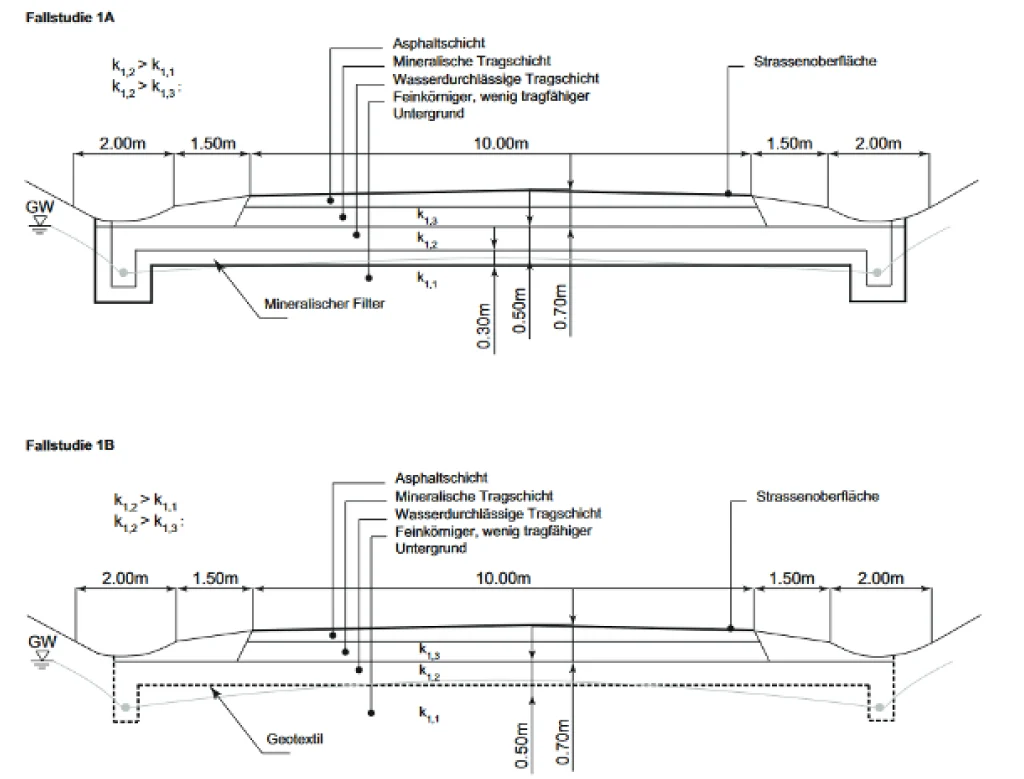

Querschnitt des mineralischen Filters (Fallstudie 1A, oben) und Filtersystem mit Geokunststoff (Fallstudie 1B, unten)
| Indikator | Geotextil im Vergleich zu Kiesfilter |
|---|---|
| Versauerung | -95 % |
| Überdüngung | -90 % |
| Treibhausgaspotenzial CO2-Ausstoß | -90 % |
| Photochemische Ozonbildung | -90 % |
| Kummulierter Energieaufwand (KEA) nicht erneuerbar | -85 % |
| Kummulierter Energieaufwand (KEA) erneuerbar | -90 % |
| Feinstaub | -95 % |
| Landbedarf | -75 % |
| Wassernutzung | -98 % |
Fazit
Für diesen Anwendungsfall konnte nachgewiesen werden, dass durch den Einsatz von Geokunststoffen die Kosten um mehr als 30 % reduziert werden können. Die umfangreiche Reduzierung von Liefermengen und Bodenbewegungen und das daraus resultierende geringere Transportaufkommen führen zu diesen erheblichen Kosteneinsparungen.
Kostenvergleich
| Indikator | Fallstudie 1Akonventionell | Fallstudie 1BGeokunststoff |
|---|---|---|
| Baustelleneinrichtung | 4.692,00 € | 4.692,00 € |
| Vorbereitende Arbeiten | 3,72 € / m² | 1,38 € / m² |
| Filter | 9,34 € / m² | 2,63 € / m² |
| Tragschicht | 13,09 € / m² | 13,09 € / m² |
| Gesamtkosten / m² ohne Baustelleneinrichtung | 26,15 € / m² | 17,10 € / m² |
| Kostenvergleich | 152 % | 100 % |
Quellen
EAGM Studien:
- Stucki M, B. S. (2011); Comparative Life Cycle Assessment of Geosynthetics versus Conventional Construction Materials
- Dr. Jan Retzlaff, GEOscope GmbH (2023); Kostenvergleich zwischen Bauweisen mit Geokunststoffen und Bauweisen mit herkömmlichen Baumaterialien für die Anwendungsfälle „Filterschicht im Straßenbau“ und „Tragschichtstabilisierung im Straßenbau auf schlecht tragfähigem Boden“
